Описание сварочных электродов AG E 316L-16 (аналог ESAB OK 63.63, ESAB 316B)
Низкоуглеродистый электрод AG E 316L-16 с рутиловым покрытием содержащий молибден для сварки коррозионно-стойких сталей типа 18 Cr 12 Ni 2 Mo.
Покрытие с очень низким впитыванием влаги. Электрод AG E 316L-16 обеспечивает легкое зажигание дуги, лёгкую плавку без брызг, очень лёгкое удаление шлаковой корки, отличный внешний вид наплавленного валика сварного шва, легкое повторное зажигание.
Электрод AG E 316L-16 применяется для сварки и покрытия аустенитной нержавеющей стали Сr-Ni-Mo, таких как 03Х18Н10, 08Х18Н10Т, 02Х17Н11М2, 08Х17Н13М2Т, 10Х17Н13М3Т, AISI 304L, 316L, 318, 321,347, когда к металлу шва предъявляются требования по стойкости к межкристаллитной коррозии, а так же биметаллических листов, эксплуатируемых при температуре от −120°С до +400°С. Электрод AG E 316L-16 применяется в химической и нефтехимической отрасли, на нефтеперерабатывающих заводах, в пищевой промышленности и для кораблестроения, для сварки труб, емкостей и теплообменников.
Сварочные электроды AG E 316L-16 AWS A5.4: E316L-16 являются ближайшими аналогами электродов ESAB OK 63.63 AWS A5.4: E316L-17, ESAB 316B AWS A5.4: E316L-15)
Классификация сварочных электродов AG E 316L-16
|
Электрод AG
|
E 316L-16
|
|
DIN 8556:
|
E 19 12 3 LR 23
|
|
DIN EN 1600:
|
E 19 12 3 L 32
|
|
НАКС:
|
д.2,6 мм, д. 3,2 мм
|
|
ТУ 1273-003-02945213-2016
|
Характеристики сварочных электродов AG E 316L-16
Типичный химический состав наплавленного металла (%)
|
C
|
Si
|
Mn
|
Cr
|
Ni
|
Mo
|
S
|
P
|
|
0.26
|
0.90
|
0.75
|
18.50
|
36861
|
14642
|
0.010
|
0.025
|
Типичные механические свойства наплавленного металла
|
Предел прочности МПа
|
Относительное удлинение %
|
Ударная вязкость Дж/см2
|
|
≥590
|
≥37
|
при t +20°С ≥ 70
при t -60°С ≥ 60
|
Производимые типоразмеры и рекомендованный сварочный ток
|
Диаметр, мм
|
2
|
2,6
|
3,2
|
4
|
5
|
|
Длина, мм
|
300
|
350
|
350
|
350
|
350
|
|
Рекомендуемый ток, А
|
25-55
|
50-80
|
80-110
|
110-150
|
150-180
|
Положения сварки сварочных электродов AG E 316L-16
ТОК AC, DC+

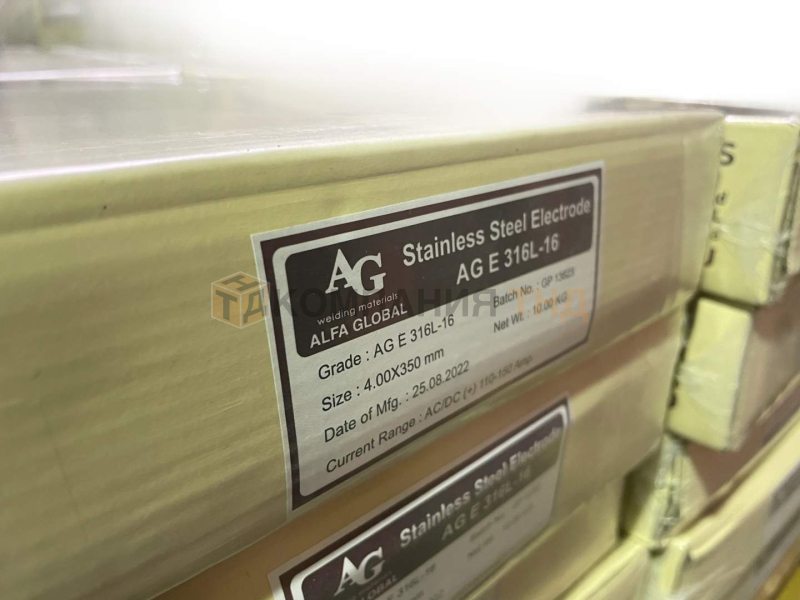

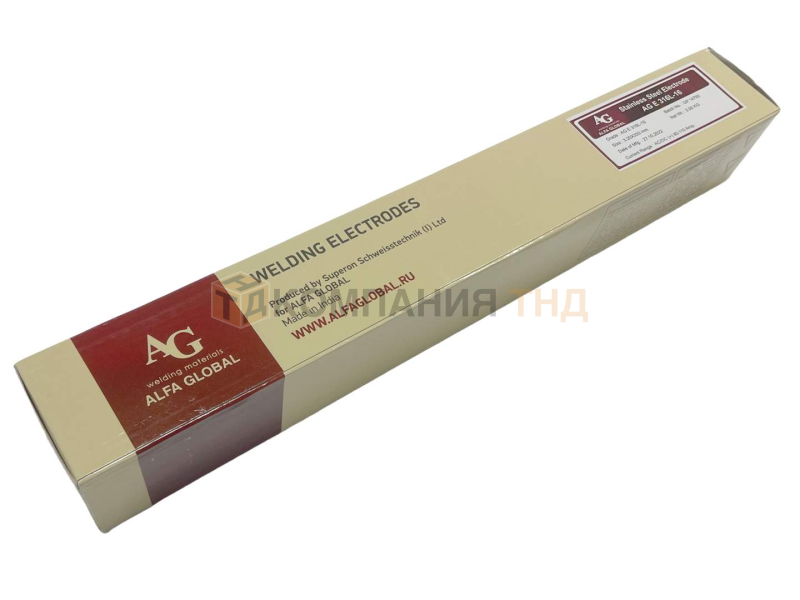

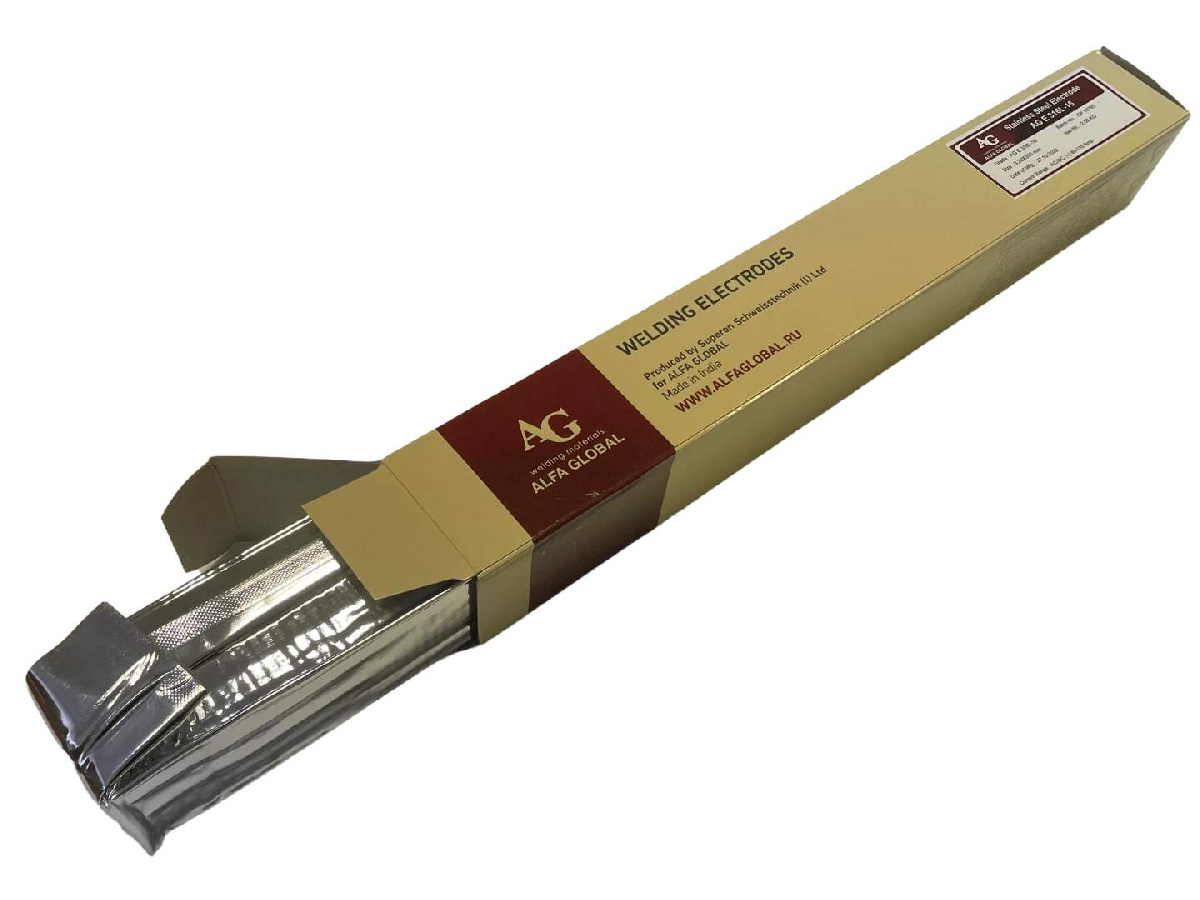

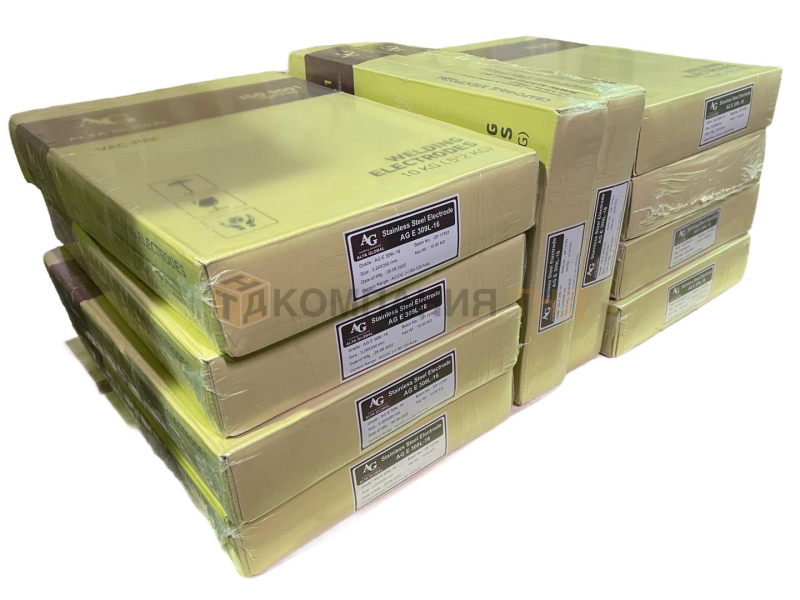

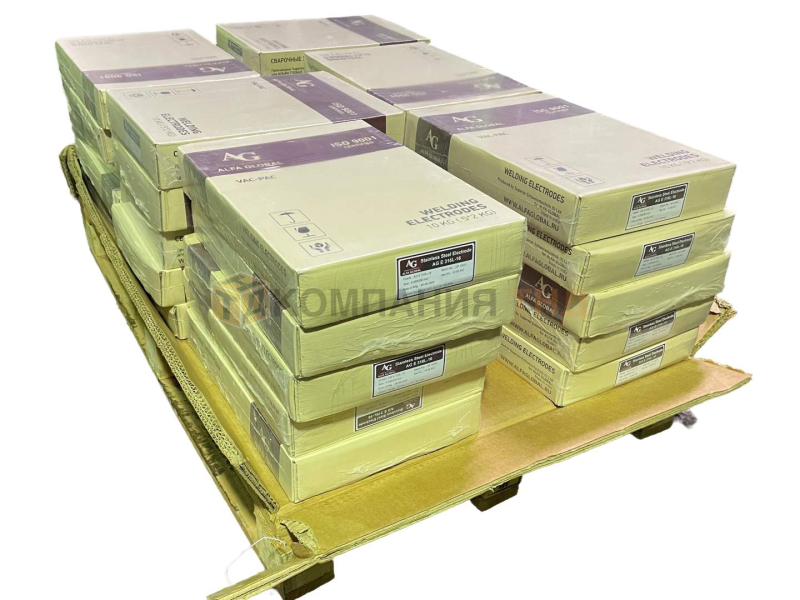

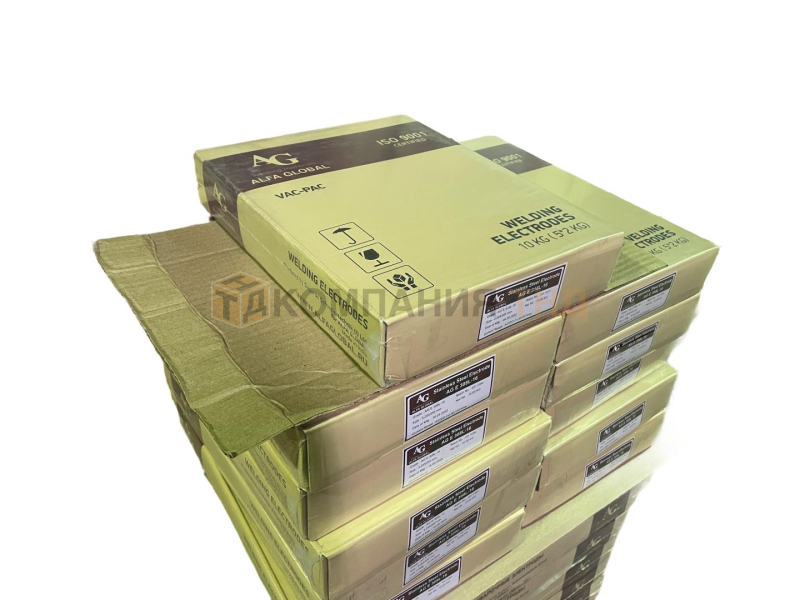

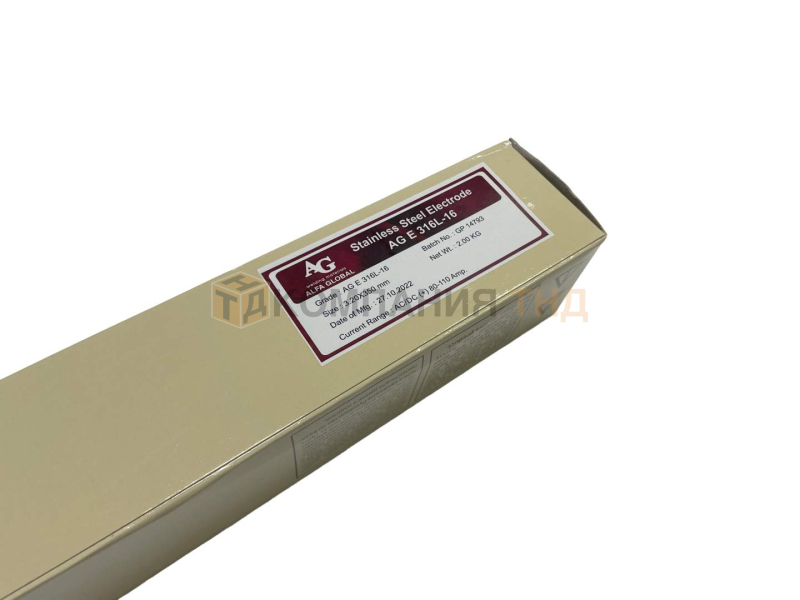

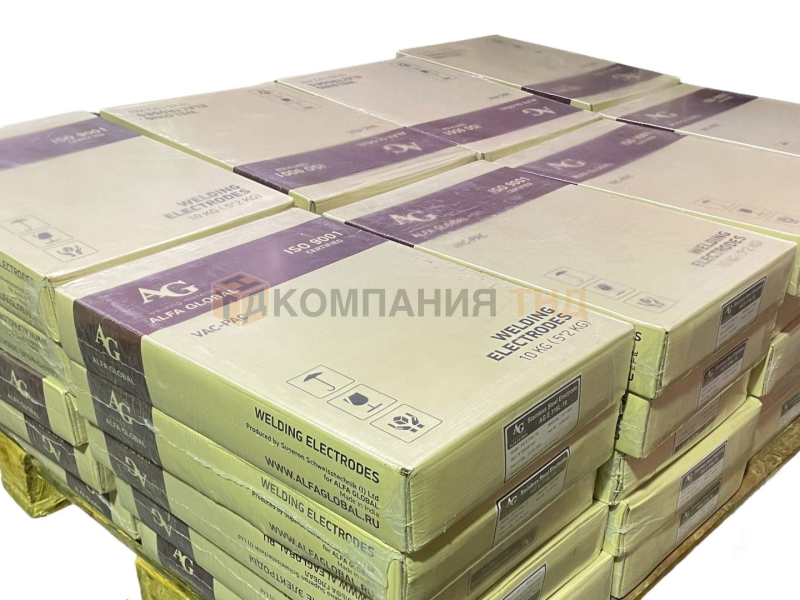

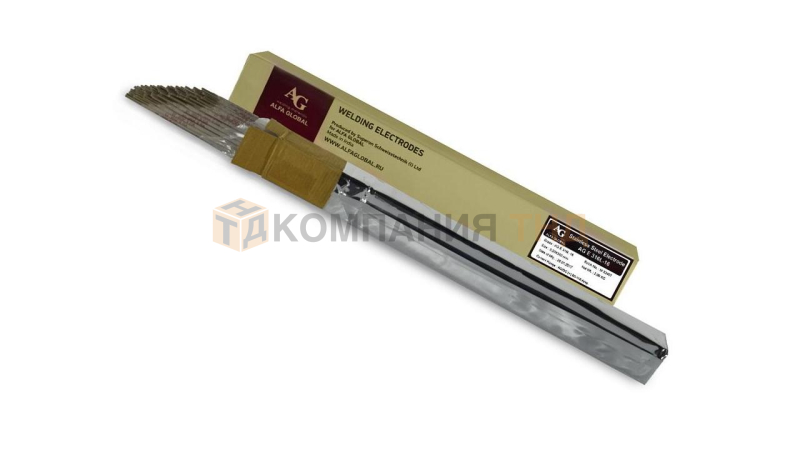

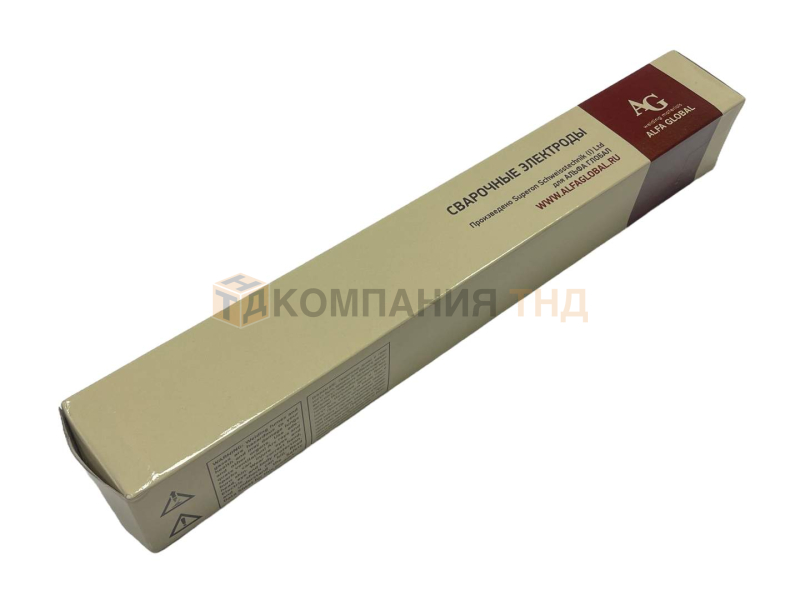

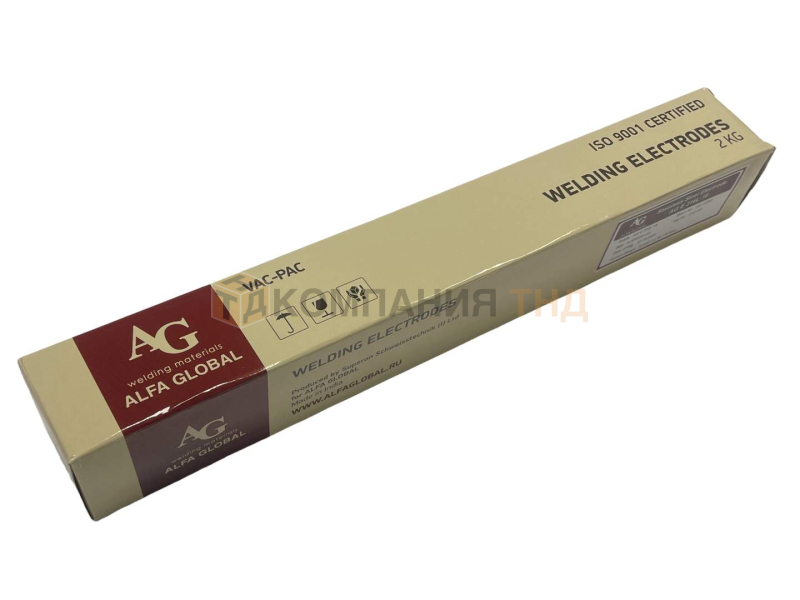

Вакуумная упаковка VAC PAC - 2кг. Коробка 10кг.
При необходимости повторная прокалка 1 ч. При t - 250°С.
Информация для заказа сварочных электродов Alfa Global E 316L-16
|
Артикул
|
Наименование
|
Складская программа
|
Сертификация
НАКС
|
|
A-3-316L16-20-2
|
Электроды сварочные AG E 316L-16 d= 2,0*300 2,0кг VAC-PAC
|
склад
|
|
|
A-3-316L16-26-2
|
Электроды сварочные AG E 316L-16 d= 2,6*350 2,0кг VAC-PAC
|
склад
|
(НАКС)
|
|
A-3-316L16-32-2
|
Электроды сварочные AG E 316L-16 d= 3,2*350 2,0кг VAC-PAC
|
склад
|
(НАКС)
|
|
A-3-316L16-40-2
|

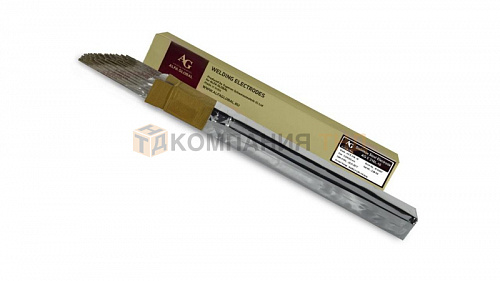

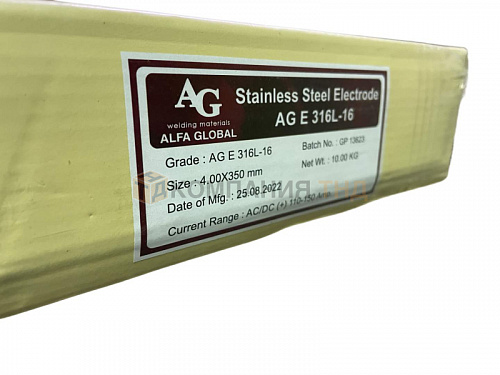

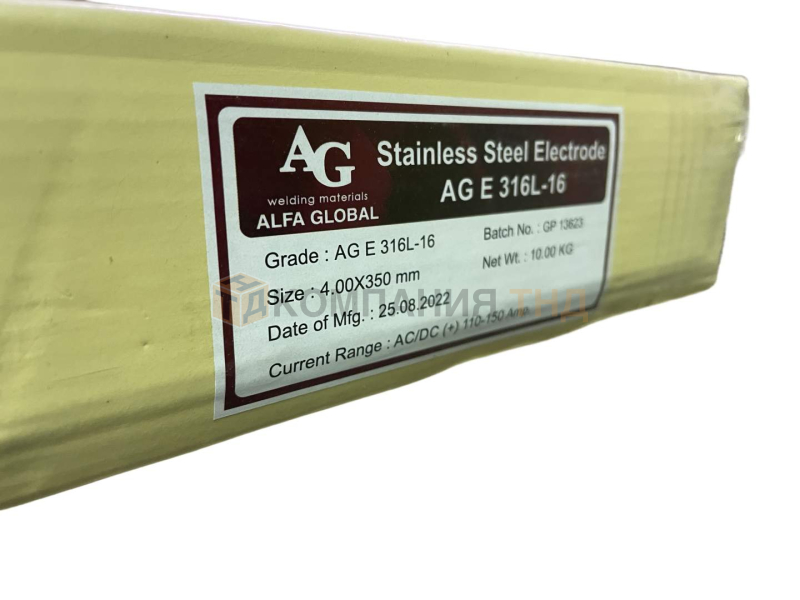

Электроды сварочные AG E 316L-16 d= 4,0*350 2,0кг VAC-PAC
|
склад
|
(НАКС)
|
