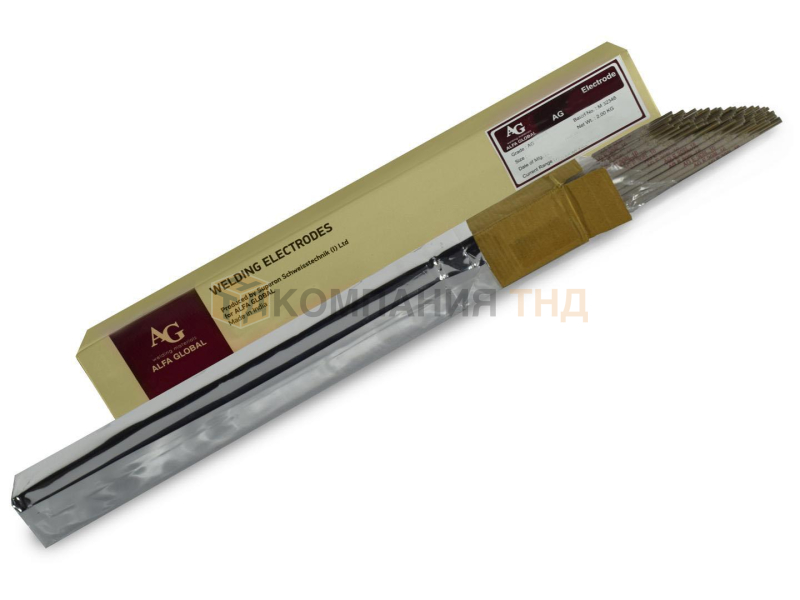

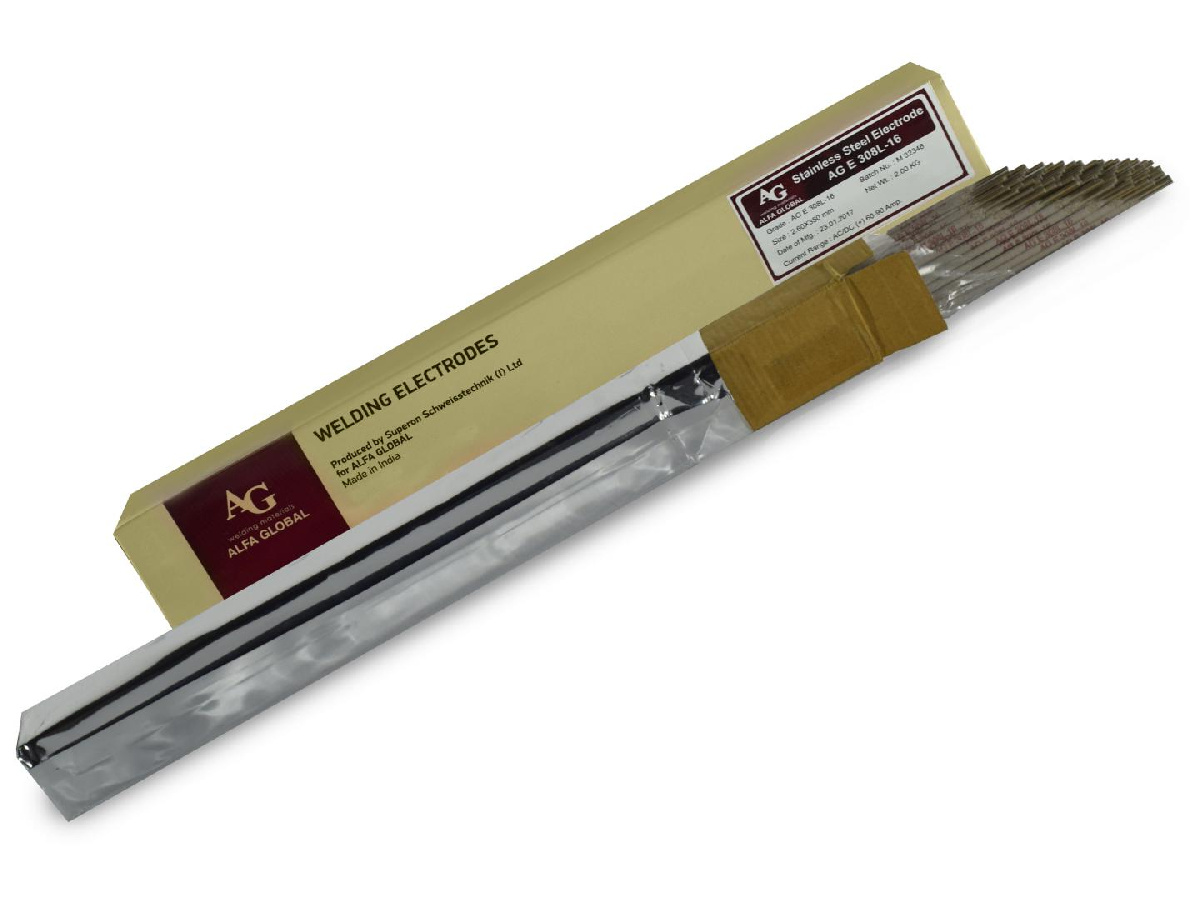

Описание электродов сварочных AG E 309L-15
AG E 309L-15 Низкоуглеродистый электрод с основным покрытием на стержне из аустенитной нержавеющей стали 23Cr13Ni, с отличными сварочно-технологическими свойствами. Электроды AG E 309L-15 применяются для сварки разнородных видов стали, как, например, нержавеющей стали с низколегированной сталью, для наплавки нержавеющей стали на углеродистую или низколегированную сталь. Также подходит для сварки высокотемпературных видов стали, для сварки ответственных толстостенных изделий, эксплуатирующийся при температурах от — 80°С до + 300°С, а так же для создания промежуточного слоя до нанесения твердосплавного покрытия, и для облицовки сталей типа 18Cr/8Ni. Электрод AG E 309L-15 обеспечивает легкое зажигание дуги, лёгкую плавку без брызг, очень лёгкое удаление шлаковой корки, отличный внешний вид наплавленного валика сварного шва, легкое повторное зажигание. Данный электрод применяется для сварки следующих марок стали: 03Х18H9, 12Х18Н10Т, AISI 304L, 308L, 309L, 321 и т. п.
Классификация
|
Электрод
|
AG E 309L-15
|
|
DIN 8556:
|
E 23 12 LB 23
|
|
DIN EN 1600:
|
E 23 12 LB 12
|
|
Материал №:
|
1.4332
|
Ближайший аналог электроды ESAB OK 67.63 - AWS A5.4: E309L-16
Характеристики
Типичные механические свойства наплавленного металла
|
Предел прочности Мпа
|
Относительное удлинение %
|
Ударная вязкость Дж/см2
|
|
≥550
|
≥33
|
при t +20°С ≥ 90
при t -20°С ≥ 80
|
Типичный химический состав наплавленного металла (%)
|
C
|
Si
|
Mn
|
Cr
|
Ni
|
Mo
|
S
|
P
|
|
<0.03
|
0.40
|
1.60
|
24.0
|
13.0-14.0
|
<0.10
|
0.010
|
0.015
|
Производимые типоразмеры и рекомендованный сварочный ток
|
Диаметр (мм)
|
2,0
|
2,6
|
3,2
|
4,0
|
5,0
|
|
Длина, мм
|
300
|
350
|
350
|
350
|
350
|
|
Рекомендуемый ток, А
|
20-60
|
50-70
|
70-110
|
110-140
|
150-160
|
Пространственные положения сварки
ТОК AC, DC+
Упаковка VAC PAC 2кг. Коробка 10 кг.
При необходимости повторная прокалка 1 ч. При t - 280-300°С
Информация для заказа сварочных электродов Alfa Global E 309L-15
|
Артикул
|
Наименование
|
Складская программа
|
Сертификация
НАКС
|
|
A-3-309L15-26-2
|
Электроды сварочные AG E 309L-15 d= 2,6*350 2,0кг VAC-PAC
|
склад
|
|
|
A-3-309L15-32-2
|
Электроды сварочные AG E 309L-15 d= 3,2*350 2,0кг VAC-PAC
|
склад
|
|
|
A-3-309L15-40-2
|
Электроды сварочные AG E 309L-15 d= 4,0*350 2,0кг VAC-PAC
|
склад
|
(НАКС)
|
|
A-3-309L15-50-2
|
Электроды сварочные AG E 309L-15 d= 5,0*350 2,0кг VAC-PAC
|
склад
|
(НАКС)
|
