Шаблон сварщика универсальный УШС-3 с калибровкой

Артикульный номер: RV0374

Под заказ

Цена:

2 500 ₽

*Наличие и сроки поставки уточняйте у менеджера по телефону либо оставьте заявку.

Уточнить наличие

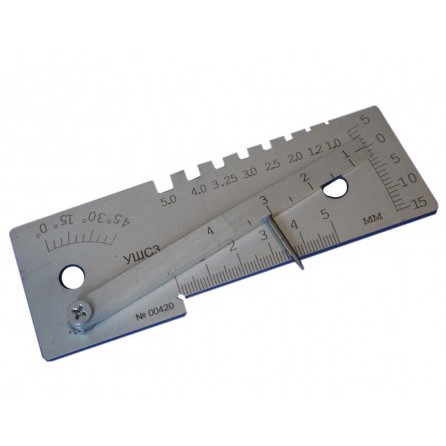

Универсальный шаблон сварщика УШС-3 предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва. Шаблон обязан применяться на предприятиях и в организациях, проводящих сварочные работы. Конструкция шаблона соответствует исполнению "У" категории 1 по ГОСТ 15 150–69.

1 - основание, 2 - движок, 3 - указатель, 4- ось, А, Б, В - установочные плоскости, Л - торцевая грань, М - продольное ребро линейки со шкалой Е для измерения величин притупления и ширины шва, Г - шкала для измерения высоты усиления шва, К - риска-индекс для снятия отчета по шкале Г, Д - шкала для измерения углов скоса кромок, Ж - пазы для измерения диаметров электродов, проволоки, И - шкала для измерения величины зазора.

Предназначен для использования как в помещении, так и на открытом воздухе. Температура окружающей среды от -45°С до +45°С. Относительная влажность воздуха, не более 98%. Атмосферное давление 86,6−106,7 кПа.

Характеристика

Значение

Диаметр электрода, мм: 1.0 - 5.0

Длина: 50

Вес: 0.18

Тип: ушс

Ширина: 130

Высота: 16

Диапазон измерения глубины дефектов, мм: 0 - 15

Диапазон измерения высоты усиления шва, мм: 0 - 5

Диапазон измерения величин притупления и ширины шва, мм: 0- 50

Диапазон измерения величин зазора, мм: 0.5 - 4
